كمورد لمحاثات المرشح ، فإن فهم كيفية قياس محاثة هذه المكونات أمر بالغ الأهمية. الحث هو خاصية أساسية للمحث ، والذي يحدد قدرته على تخزين الطاقة في مجال مغناطيسي عندما يتدفق التيار الكهربائي عبره. في هذه المدونة ، سأشارك عدة طرق لقياس محث محث المرشح ومناقشة أهمية القياس الدقيق في التطبيقات المختلفة.
لماذا قياس المسائل
قبل الخوض في طرق القياس ، من الضروري أن نفهم سبب أهمية قياس محث مرشح. في دوائر إمدادات الطاقة ، يتم استخدام محاثات المرشح لتنعيم التيار وتقليل التداخل الكهرومغناطيسي (EMI). تضمن قيمة الحث الصحيحة أن يعمل المرشح بشكل فعال ، مما يوفر طاقة مستقرة للأجهزة المتصلة. يمكن أن يؤدي الحث غير الصحيح إلى ضعف أداء التصفية ، وزيادة EMI ، وحتى أعطال النظام.
الطريقة 1: استخدام متر LCR
واحدة من أكثر الطرق مباشرة ودقيقة لقياس الحث هي استخدام متر LCR. مقياس LCR هو أداة متخصصة مصممة لقياس الحث (L) ، والسعة (C) ، والمقاومة (R). إليك كيفية استخدامه لقياس محث محث المرشح:
- قم بإعداد متر LCR: قم بتشغيل متر LCR واتركه للاحماء لبضع دقائق. حدد وضع قياس الحث.
- قم بتوصيل المحث: قم بتوصيل محث المرشح باختبار اختبار LCR Meter. تأكد من أن الاتصالات آمنة لتجنب أخطاء القياس.
- اضبط معلمات القياس: اعتمادًا على نوع المحث والتطبيق ، قد تحتاج إلى تعيين تردد القياس. بالنسبة لمعظم محاثات المرشح ، يعد تردد 1 كيلو هرتز خيارًا مشتركًا.
- خذ القياس: بمجرد توصيل المحث وتعيين المعلمات ، سيعرض مقياس LCR قيمة الحث. سجل القياس للرجوع المستقبلي.
يوفر استخدام متر LCR قياسًا سريعًا ودقيقًا للحث. ومع ذلك ، من المهم أن نلاحظ أن القيمة المقاسة قد تختلف اختلافًا طفيفًا اعتمادًا على تردد القياس ودقة متر LCR.
الطريقة 2: طريقة الذبذبات وطريقة مولد الوظائف
إذا لم يكن لديك متر LCR ، فلا يزال بإمكانك قياس محاثة محث المرشح باستخدام الذبذبات ومولد الوظائف. تعتمد هذه الطريقة على مبدأ دائرة RL. إليك كيف تعمل:
- قم بإعداد الدائرة: قم بتوصيل محث المرشح في سلسلة بمقاوم معروف (R) لتشكيل دائرة RL. قم بتوصيل مولد الوظيفة بإدخال دائرة RL والذباذات عبر المقاوم.
- توليد إشارة: اضبط مولد الوظيفة لإخراج إشارة موجة جيبية مع تردد معروف (F). يجب اختيار التردد بناءً على تطبيق محث المرشح.
- قياس الجهد عبر المقاوم: استخدم الذبذبات لقياس الجهد عبر المقاوم (VR). يمكن حساب الجهد عبر المحث (VL) باستخدام الصيغة VL = V - VR ، حيث V هو جهد الإدخال من مولد الوظيفة.
- حساب الحث: يمكن حساب الحث (L) باستخدام الصيغة L = (VR / VL) * (R / (2πf)).
تتطلب هذه الطريقة بعض المعرفة الأساسية للإلكترونيات وتحليل الدائرة. كما أنه يتضمن بعض الحسابات ، ولكن يمكن أن يوفر قياسًا دقيقًا للحث.
الطريقة 3: طريقة الجسر
طريقة الجسر هي طريقة تقليدية أخرى لقياس الحث. هناك عدة أنواع من الجسور ، مثل جسر ماكسويل وجسر هاي ، والتي تم تصميمها خصيصًا لقياس الحث. فيما يلي نظرة عامة عامة على كيفية عمل طريقة الجسر:
- قم بإعداد دائرة الجسر: تتكون دائرة الجسر من أربعة أذرع ، مع حث المرشح أحد الأسلحة. تحتوي الأسلحة الأخرى عادة على مقاومات ومعروفة المكثفات.
- توازن الجسر: اضبط المكونات الموجودة في دائرة الجسر حتى يتم توازن الجسر. عندما يكون الجسر متوازنًا ، يكون الجهد عبر الكاشف (عادةً ما يكون الجلفانومتر) صفرًا.
- حساب الحث: بمجرد موازنة الجسر ، يمكن حساب محاثة محث المرشح باستخدام القيم المعروفة للمكونات الأخرى في دائرة الجسر.
توفر طريقة الجسر مستوى عالٍ من الدقة ، ولكنها تتطلب إعدادًا أكثر تعقيدًا وفهمًا جيدًا لدوائر الجسر. غالبًا ما يتم استخدامه في الإعدادات المختبرية لقياسات الحث الدقيقة.
العوامل التي تؤثر على قياس الحث
عند قياس محث محث مرشح ، هناك العديد من العوامل التي يمكن أن تؤثر على دقة القياس. وتشمل هذه العوامل:
- تردد القياس: يمكن أن تختلف محاثة محث المرشح مع تردد القياس. من المهم اختيار تردد القياس المناسب بناءً على تطبيق المحث.
- درجة حرارة: يمكن أن يتأثر محث المحث أيضًا بدرجة الحرارة. مع تغير درجة الحرارة ، يمكن أن تتغير الخواص الفيزيائية للمحث ، مثل نفاذية المادة الأساسية ، مما يؤدي إلى تغيير في الحث.
- سعة طائشة ومقاومة: يمكن للسعة الطائكة والمقاومة في إعداد القياس إدخال أخطاء في قياس الحث. من المهم تقليل هذه التأثيرات إلى الحد الأدنى باستخدام تقنيات القياس المناسبة والمكونات عالية الجودة.
تطبيقات محاثات المرشح
تستخدم محاثات المرشحات على نطاق واسع في التطبيقات المختلفة ، بما في ذلك إمدادات الطاقة وأنظمة الصوت ومعدات الاتصالات. فيما يلي بعض التطبيقات الشائعة:
- إمدادات الطاقة: في إمدادات الطاقة ، يتم استخدام محاثات المرشحات لتنعيم جهد إخراج التيار المستمر وتقليل التموج. أنها تساعد على توفير إمدادات طاقة مستقرة ونظيفة للأجهزة المتصلة.
- أنظمة الصوت: في أنظمة الصوت ، يتم استخدام محاثات المرشحات في شبكات كروس لفصل نطاقات تردد مختلفة وتحسين جودة الصوت.
- معدات الاتصالات: في معدات الاتصالات ، يتم استخدام محاثات المرشح لتقليل EMI وتحسين جودة الإشارة.
خاتمة
يعد قياس محث محث مرشح خطوة مهمة في ضمان عمله المناسب في التطبيقات المختلفة. سواء كنت تستخدم مقياس LCR أو منشئي الذبذبات ومولد الوظائف ، أو طريقة الجسر ، فمن الأهمية بمكان اختيار طريقة القياس المناسبة بناءً على احتياجاتك والمعدات المتاحة. من خلال فهم العوامل التي يمكن أن تؤثر على قياس الحث واتخاذ الاحتياطات المناسبة ، يمكنك الحصول على نتائج دقيقة وموثوقة.

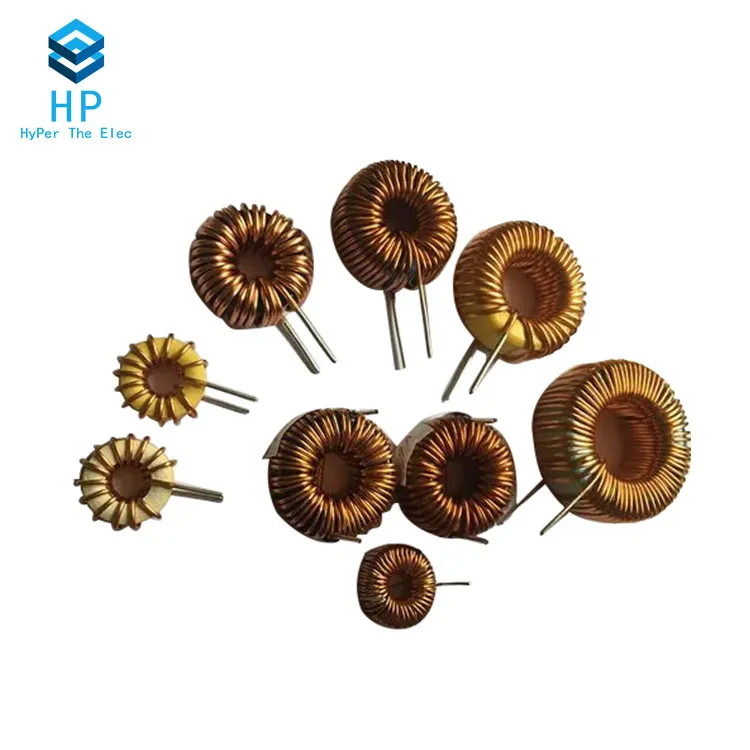

كمورد لمرشح محث، نحن نقدم مجموعة واسعة من محاثات المرشحات عالية الجودة ، بما في ذلكمحاثات حلقيةومحاثات PFC. تم تصميم منتجاتنا لتلبية المتطلبات المحددة للتطبيقات المختلفة وتوفير أداء ممتاز. إذا كنت مهتمًا بمنتجاتنا أو لديك أي أسئلة حول قياس الحث ، فلا تتردد في الاتصال بنا لمزيد من المناقشة والمشتريات المحتملة.
مراجع
- Dorf ، RC ، & Svoboda ، JA (2017). مقدمة للدوائر الكهربائية. وايلي.
- Boylestad ، RL ، & Nashelsky ، L. (2017). الأجهزة الإلكترونية ونظرية الدائرة. بيرسون.
